Продолжаю расширять диапазон тестируемых гаджетов, а то все какая-то беготня по кругу: ридеры, коммуникаторы, планшеты, медиаплееры и снова ридеры.

Я уже писал о персональном GPS-трекере (статью так и не нашел, трекер тщательно скрывается) и об автомобильном видеорегистраторе. В данной статье мы рассмотрим любопытную, на мой взгляд, систему, позволяющую иметь полную информацию о передвижениях и прочих действиях, совершаемых автомобилем (автомобилями).>

Да, конечно, подобные системы в основном используются на предприятиях: грузоперевозчики, служебный транспорт, такси, доставка, спецтехника и так далее, однако ее также применяют и частные пользователи в своем автомобильном быту: быть в курсе, где там катается жена (с ее согласия, разумеется), где носится сын-оболтус, которому приобрели первую в его жизни автомобильку, ну и насколько далеко от дома находится муж, чтобы знать, ставить уже жарить курицу или можно пока посмотреть пару эпизодов любимого сериала. Плюс отслеживание машины в случае злоумышленных действий, доказательства невиновности после, не дай бог, каких-то инцидентов на дороге (всему этому были неоднократные прецеденты), ну и решение всяких других проблем. А уж на фирмах и предприятиях подобные системы решают массу самых разнообразных задач.

Персональный GPS-трекер (да где же эта статья-то?) мне тогда не слишком понравился. И работал не фонтан, а уж программное обеспечение было откровенно убогое.

Поэтому было интересно посмотреть, каким образом это все реализовано в системе мониторинга автомобилей - я надеялся, что уж там-то программное обеспечение значительно более продвинутое.

Система, которую мне любезно предоставила на тестирование фирма "Проффит Консалтинг", за что им большое спасибо, называется "АвтоГРАФ-GSM". Представители фирмы объяснили, что они - не разработчики этой системы, а поставщики-интеграторы. И что эта система ими была выбрана среди нескольких аналогичных, потому что она, по их мнению, оказалась лучшей.

Ну, оно и славно, ведь всегда интереснее тестировать лучших представителей каких-то сервисов, нежели худших. Вы бы знали, как мне в действительности не нравится писать в обзорах "ну вот опять привезли какое-то барахло", однако правда - превыше всего!

Итак, система мониторинга различного транспорта "АвтоГРАФ-GSM".

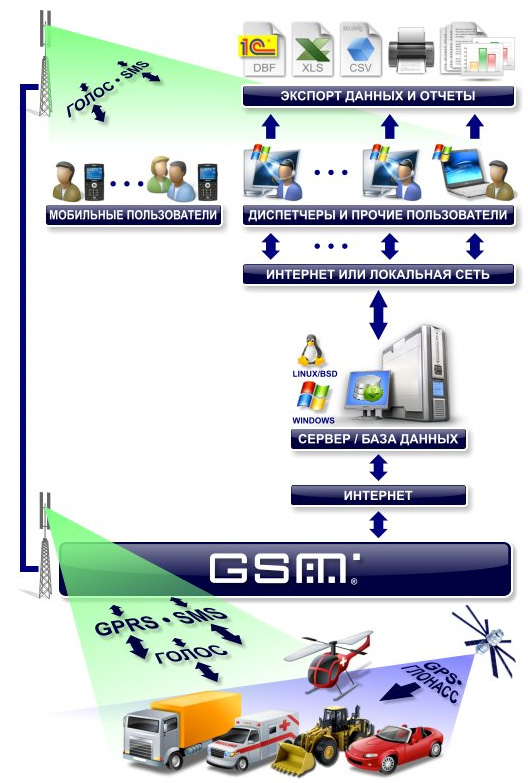

Схема работы системы

Приводить всякие технические характеристики, я так думаю, особого смысла нет - что вам, что мне совершенно без разницы, какое там напряжение питания и максимальный потребляемый ток. Мы лучше поговорим о том, как это выглядит, как устанавливается и как работает.

Комплектация

В данный комплект устройства входят: передатчик GSM-GPS (ГЛОНАСС), антенна GSM, антенна GPS, всякие соединительные кабели, адаптер питания от прикуривателя, диск с программным обеспечением.

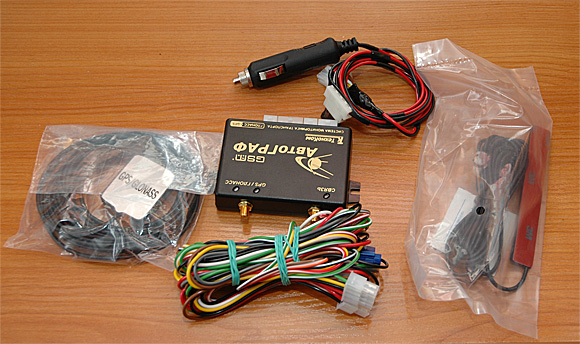

Комплектация

Диск я почему-то не сфотографировал, но, надеюсь, вы мне поверите на слово - он там ЕСТЬ. Что? Не верите? Ну вот он, вот!

Диск с программным обеспечением

Я не случайно написал "данный комплект", потому что комплектация сильно зависит от требований: туда могут входить различные датчики расхода топлива, датчики уровня топлива в баке и так далее и тому подобное. Да и адаптер питания от прикуривателя в комплект обычно не входит - он без надобности, так как систему обычно монтируют стационарно.

В моем же случае комплект был подготовлен таким образом, чтобы можно было подключить его "на живую нитку" и посмотреть, как оно все функционирует.

Я и подключил: передатчик в прикуриватель, к нему привинтил обе антенны (GSM и GPS), которые прилепил сверху к торпеде. Получилось не особенно эстетично, но вряд ли имело смысл устанавливать это все стационарно только для того, чтобы посмотреть, как оно действует.

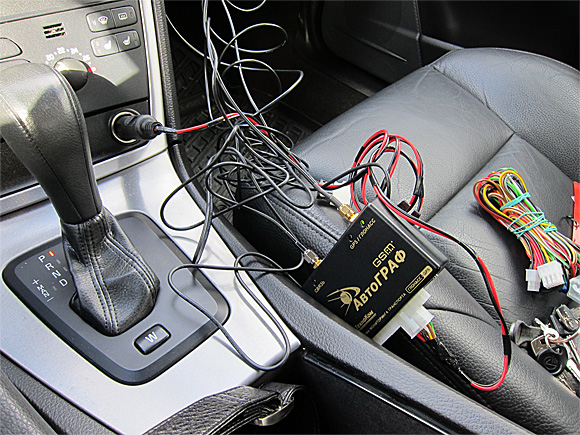

Рабочий беспорядок

На передатчике - три индикатора: питание, GSM, GPS/ГЛОНАСС. В рабочий режим устройство вошло через пару минут после подключения, после чего стало активно передавать координаты куда следует.

Тут нужно отметить, что заранее я никакие программы не устанавливал. Мне сначала нужно было просто собрать данные - они в любом случае передаются на сервер поставщика, откуда их можно получить в произвольный момент для анализа. Для оптимизации работы данные передаются на сервер через GSM не в непрерывном режиме, а пакетами каждые пару минут (чтобы меньше занимать канал) - их можно передавать хоть каждые пять секунд, просто это увеличит трафик.

Поездил по своим делам - всяким магазинам и торговым центрам. Приезжал, выключал зажигание, шел в магазин, затем возвращался, заводился и ехал дальше. После остановок, выключения зажигания и завода устройство входило в режим за несколько секунд.

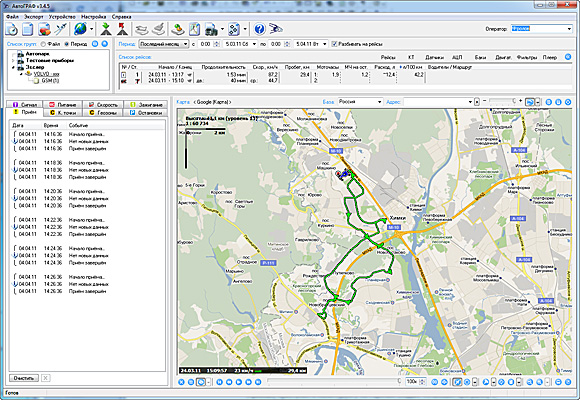

Приехал, приступил к мониторингу по горячим следам. Установил программу с моими конфигурационными файлами, программа тут же скачала с сервера данные и показала мне весь маршрут. Выглядело это вот так. (Все уменьшенные скриншоты кликабельны, открываются в полноразмерах, чтобы можно было разглядеть подробности.)

Мой маршрут в программе

Там видно, что я стартовал от комплекса "ИКЕА" в Химках (он был выбран отправной и конечной точкой), поездил по Химкам, уехал в Тушино, оттуда зарулил на Митинский рынок, затем снова вернулся к "ИКЕА".

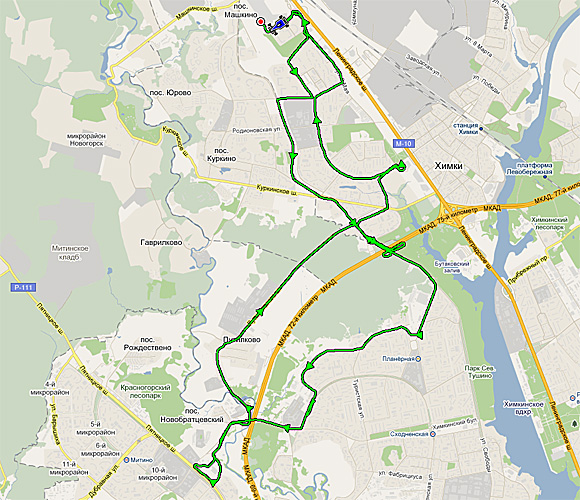

Маршрут крупно

На первый взгляд - ну, маршрут и маршрут, ничего особенного. Однако, когда я как следует порылся в программе, выяснилось, что там вытаскивается куча интересной информации.

В верхнем окне идет информация о рейсах.

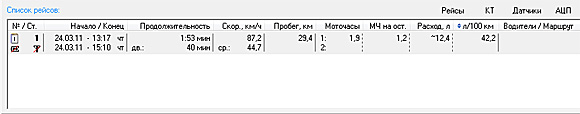

Информация о рейсах

При этом что считать отдельным рейсом, довольно гибко настраивается.

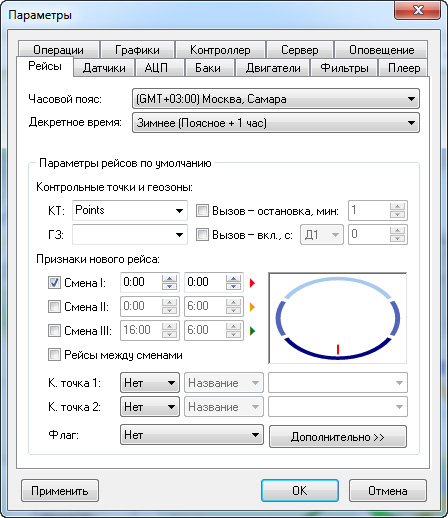

Настройка рейса

Вы можете задавать периоды вывода информации о рейсах - как типовые периоды, так и диапазоны конкретных дат и часов.

По рейсу выводится: начало-конец, продолжительность, средняя скорость, пробег, время остановок, расход бензина на рейс, расход на 100 километров. Если датчик расхода не установлен, тогда берутся средние значения для данного вида транспорта.

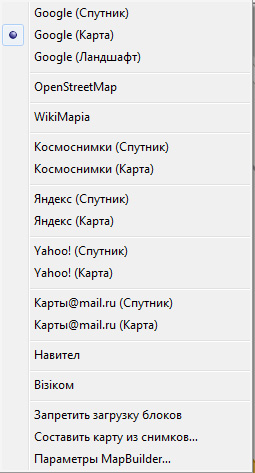

Теперь идем ниже к карте. Справа сверху вы можете задать, какую именно карту использовать - там поддерживается их целая куча, причем векторные и растровые.

Список карт

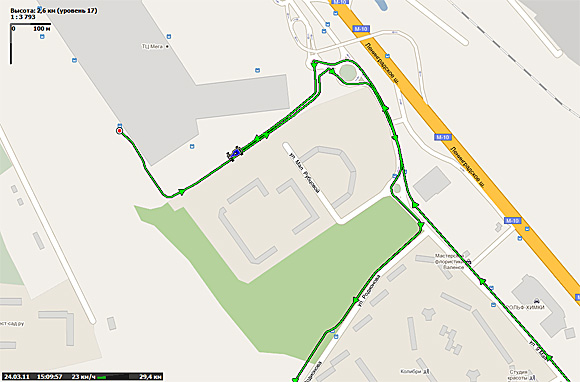

Кусок маршрута на гугловской карте

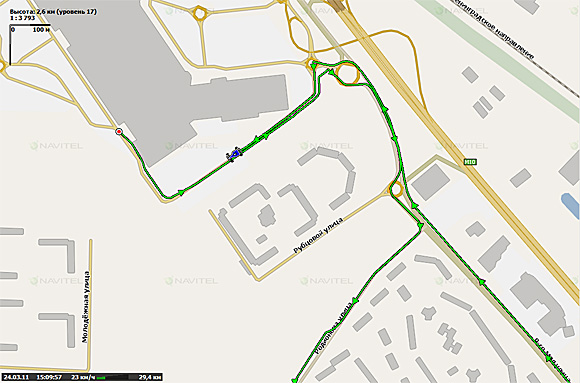

Кусок маршрута на навителовской карте

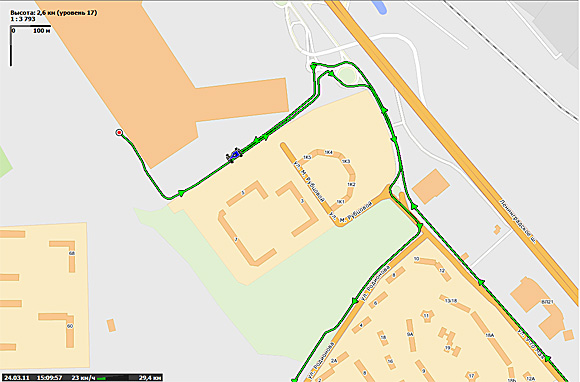

Кусок маршрута на яндексовской карте

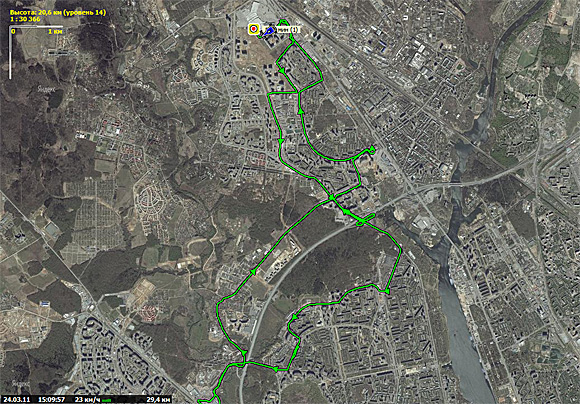

Маршрут на спутниковой карте от "Яндекса"

В правом нижнем углу карты расположены пиктограммы управления плеером, с помощью которого можно просмотреть движение транспортного средства в реальном времени или в ускоренном режиме.

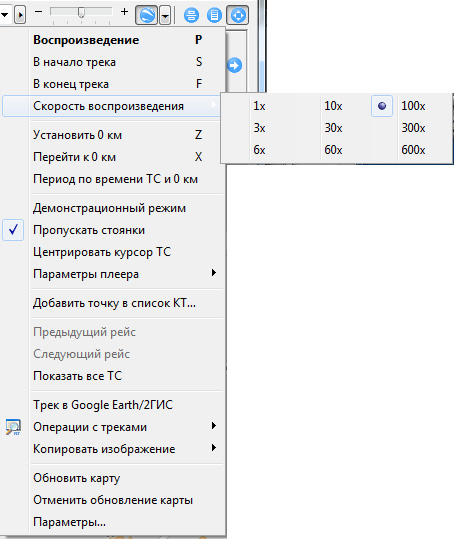

Управление плеером

Причем для плеера также можно задать кучу разных параметров.

Параметры плеера

Вообще, это все очень наглядно - я прям еще раз пережил сладостные минуты мотаний по магазинам, с нежностью вспомнил стоянку на Митинском радиорынке, также с болью вспомнил "7-й континент", в котором не было нужной редиски. Если вы хотите разделить со мной эти чУдные мгновенья - вот ролик.

Демонстрация маршрута

Справа снизу идут пиктограммы отображения различных параметров маршрута.

Пиктограммы параметров

Первая пиктограмма - установить нулевой километр. Ну, мало ли, может, первые два километра вы ехали не в рамках маршрута, а так, просто прогуляться.

Вторая пиктограмма - перейти в нулевой километр.

Третья пиктограмма - показать стрелочками направление движения.

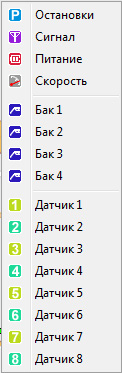

Четвертая пиктограмма - включение различных информационных точек: остановки, превышение скорости, пропадание сигнала, расход по бакам, ну и самые различные другие датчики.

Меню информационных точек

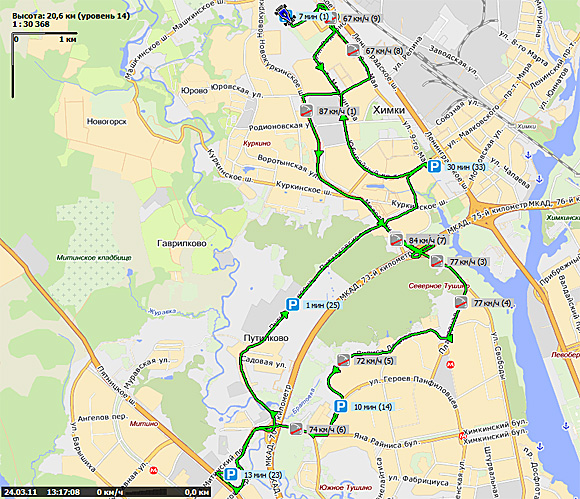

Вот все мои остановки и превышения скорости - разумеется, виртуальные, потому что я в реальности скорость вообще никогда не превышаю.

Информационные точки

Следующая пиктограмма - включение контрольных точек и геозон. Вы можете задавать соответствующие контрольные точки, и они будут отмечаться на карте. В моем случае я отметил стоянку "ИКЕА" и Митинский радиорынок.

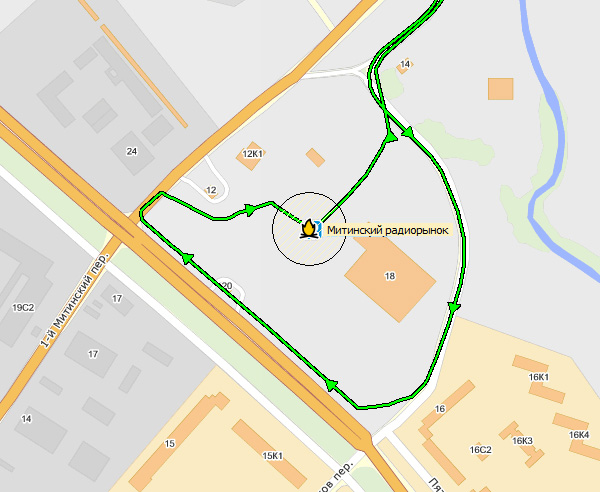

Контрольная точка

После этого идет пиктограмма графиков - время, пробег.

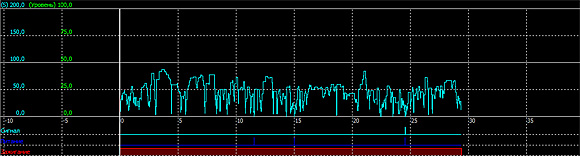

График пробега

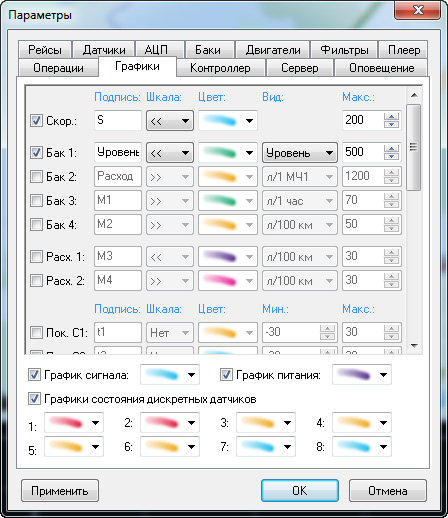

Графики также очень гибко настраиваются.

Настройка графиков

И последние пиктограммы - масштабирование карты и разворачивание ее на полный экран.

Левое окно - закладки со всякими информационными точками.

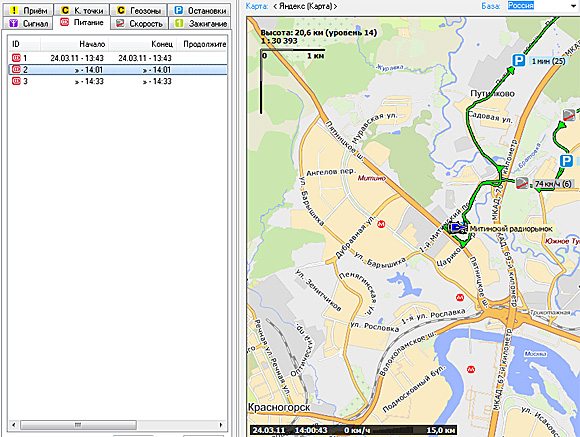

Питание - выключение питания. Показывает, когда это было и сколько продолжалось, причем вы можете щелкнуть по любой строчке - на карте будет показано данное положение.

Точка пропадания питания

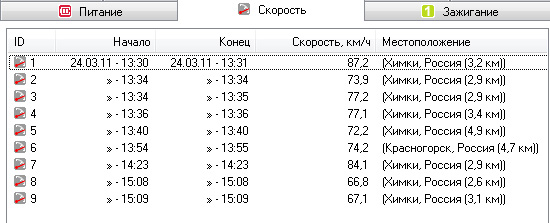

Скорость - доска позора: список всех превышений скорости.

Превышения скорости

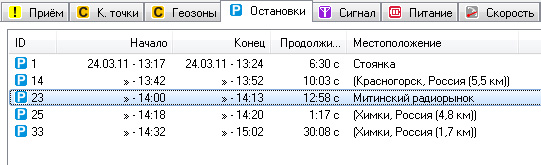

Остановки - все остановки на маршруте.

Список остановок

Точки - прохождение путевых точек.

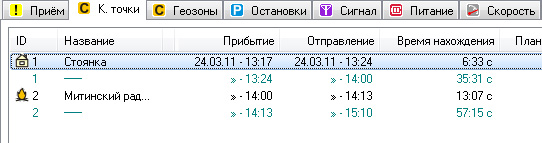

Прохождение путевых точек

Ну, вроде все из основых возможностей. Там еще есть куча самых разных настроек, генерация различных отчетов и их экспорт в файлы (XLS и так далее).

Так что, как видите, с помощью этой системы можно получать обширную и очень подробную информацию о всех автомобилях, которые вас интересуют. Мониторинг может производиться как в режиме реального времени (с минимальным запаздыванием), так и апостериори. (Давно мечтал ввернуть это словечко, я его так долго заучивал.)

Информация о маршруте сохраняется на трех различных носителях: в самом устройстве, на сервере "Проффит Консалтинг" и в диспетчерской программе, так что в любом случае не потеряется. Энергонезависимая память передатчика позволяет хранить до 270 тысяч точек, так что, если автотехника подолгу работает в зоне отсутствия GSM, информация все равно будет сохранена.

Приобретать отдельную сим-карту и оплачивать трафик нет необходимости, так как передатчики поставляются со встроенной сим-картой, а трафик входит в стоимость сопровождения. И, как мне сказали в фирме, на все оборудование они дают пожизненную гарантию (в рамках сопровождения) - в России такое бывает очень редко.

Вот такая система. На мой взгляд, вполне удобная и эффективная. Я, конечно, не тестировал другие системы, да и вряд ли буду этим заниматься, однако в этой есть все необходимое, сбор и хранение данных организованы очень грамотно, а программа обработки и анализа - наглядная и обладает отличным интерфейсом. Понравилось, однозначно.
